产品特性
● 具有自主能量管理功能，支持无人无 ems 自主运行
● 具有智能充电功能，电池充电路径短，光伏利用率高
● 先进的无通讯线电压源并联技术，支持多机无限制并联（数量、机型）
● 支持多源并机，可与油机直接组网
● 先进的下垂控制方法，电压源并联功率均分度可达 99%
● 支持低温、无蓄电自主黑启动
● 支持三相 100%不平衡带载运行
● 支持并、离网运行模式在线无缝切换
● 具有短路支撑和自恢复功能（离网运行时）
● 具有有功、无功实时可调度和低电压穿越功能（并网运行时）
● 采用双电源冗余供电方式，提升系统可靠性
● 支持多类型负载单独或混合接入（阻性负载、感性负载、容性负载）
● 具备完善的故障以及操作日志记录功能，可记录故障时高分辨率的电压、 电流波形
● 20年长寿命设计
适应环境
● 适用于用高海拔、高温、高寒等恶劣环境，长期连续、可靠运行
● 加热除湿功能（可选）
品质保障
● 金太阳认证、tuv、ce 认证
● 国家权威机构出具检验报告
效率曲线

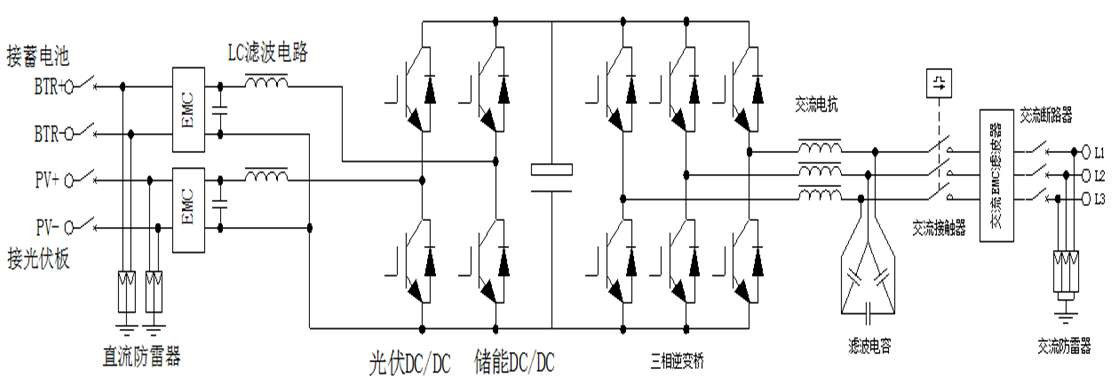

电气拓扑
产品参数
| 型号 | nepcs-20(h) | nepcs-20(h)-e |
| 交流接入方式 | 三相五线（含变压器） | |
|
光伏侧参数 |
||
| 额定功率 | 20kw | |
| mppt电压范围 | 500v~850v | 200v~450v |
| 满功率mppt电压范围 | 500v~850v | 210v~450v |
| 开路电压 | 900v | 500v |
| 启动电压 | 520v | 250v |
| 最大运行电流 | 42a | 101a |
|
电池侧参数 |
||
| 额定功率 |
20kw |
|
| 直流电压范围 | 330v~550v | 200v~500v |
| 满功率直流电压范围 | 330v~550v | 210v~500v |
| 最大运行电流 | 64a | 101a |
| 稳压精度 | ≤1% | |
| 稳流精度 | ≤2% | |
|
交流侧参数 |
||
| 额定功率 |
20kw |
|
| 最大容量 | 22kva | |
| 额定电网电压 | 400v | |
| 电压运行范围（并网） |
400v±10%（可设定） |
|
| 电压运行范围（离网） | 400v±5% | |
| 额定电流 | 29a | |
| 最大运行电流 | 32a | |
| 额定电网频率 | 50hz | |
| 频率范围 | 47—51.5（可设定） | |
|
总电流波形畸变率（thd） |
＜3%（额定功率） | |
| 功率因数 | 0.9（超前）-0.9（滞后） | |
|
保护 |
||
| 低电压穿越 | 有 | |
| 防孤岛保护 | 有（支持计划性孤岛） | |
| 交流过流/短路保护 | 有 | |
| 交流过压/欠压保护 | 有 | |
| 交流过频/欠频保护 | 有 | |
| 相序错误保护 | 有 | |
| 直流过流/短路保护 | 有 | |
| 直流过压/欠压保护 | 有 | |
| 直流极性反接保护 | 有 | |
| 过温保护 | 有 | |
| 绝缘检测 | 有 | |
| 功率模块（igbt）保护 | 有 | |
|
系统 |
||
| 最大转换效率 | 0.955 | 0.945 |
| 尺寸（宽*高*深） | 606*1755*650(mm) | |
| 重量 | 370kg | |
| 允许最高海拔 | 5000米（＞3000米降额使用） | |
| 防护等级 | ip20 | |
| 噪声 | <65db | |
| 工作环境温度 | －35℃～ 45℃ | |
| 存储环境温度 | －40℃～ 70℃ | |
| 冷却方式 | 风冷 | |
| 允许相对湿度 | 0—95%，无凝露 | |
| 通讯接口 | 以太网、rs485、can2.0 | |
|
其他 |
||
| 不平衡带载能力 | 100% | |
| 多机并联 | 具备 | |
